一張圖讓你看懂離心泵的工作原理

想要更好的用好離心泵，就一定要熟悉離心泵的工作原理，今天旭日泵業小編就用一張圖為你解析軸流泵的工作原理。

離心泵工作原理圖

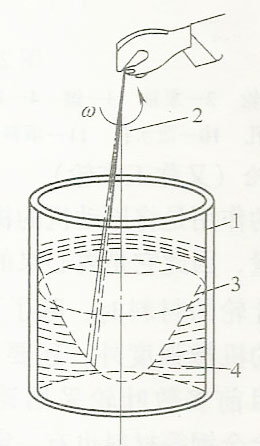

在一個裝有液體的敞口圓形容器內，用小棒攪動液體，使液體做高速旋轉，就可以看到容器內的液面呈現中心低邊壁高的旋轉拋物面，如圖所示。容器的半徑越大，旋轉的速度越快，液面沿容器壁上升的高度就越大。離心泵就是根據這一原理，利用葉輪的高速旋轉，使液體產生離心力來進行工作的。

在離心泵開始抽水之前，應先將泵殼內和吸水管內灌滿水，然后，驅動電動機，使葉輪帶動水作高速旋轉，此時，水在離心力的作用下被甩出葉輪，經泵殼匯集，擴散管減速增壓后，流入壓水管道，再進入輸水管網。在水被甩出葉輪的同時，葉輪進口處形成真空，吸水池的水在外界大氣壓力的作用下，沿吸水管流入葉輪，又受到高速旋轉葉輪的作用被甩出。葉輪不停地旋轉，水流就源源不斷地被吸入和甩出，從而形成離心泵的連續抽水。

離心泵工作過程，實際上就是一個能量傳遞和轉化過程，它把原動機高速旋轉的機械能轉換成被抽升液體的動能和勢能。在能量傳遞和轉化過程中，會伴隨著許多能量損失，這種能量損失越大，離心泵的性能就越差，工作效率越低。

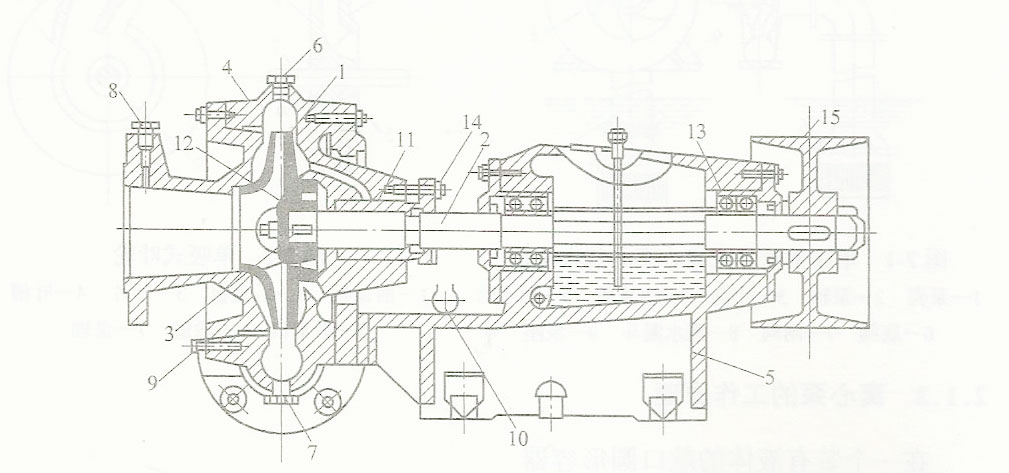

單級單吸臥式離心泵結構圖

1一葉輪 2一泵軸 3一鍵 4一泵殼 5一泵座 6一灌水孔 7一放水孔 8接真空表孔

9一接壓力表孔 10一泄水孔 11一填料盒 12一減漏環 13一軸承座 14一壓蓋調節螺栓 15一傳動輪
