100-150HBC混流泵

HBC混流泵為臥式、單級、單吸、前后開門結構、懸臂式混流泵。適用于輸送清水或物理、化學性質類似于水的其它液體，輸送液體的溫度不宜高于50℃。廣泛適用于農田排灌、工業和城市給排水等多種場合。

1、HBC混流泵的性能范圍

流量：50-4500米3/時

揚程：3-20米

2、特點

結構簡單、使用可靠、裝拆方便、體形小、重量輕、流量大、效率高。

3、傳動方式

有直聯傳動和皮帶傳動兩種。常用動力機是電動機和柴油機，訂貨時應注明動力機的型號(功率、轉速)，以便確定皮帶輪或聯軸器的規格。

4、水泵轉向

從水泵進口看，葉輪為逆時針旋轉(65HW-7S為順時針旋轉)

5、采用標準

HBC型泵采用GB/T13008、JB/6667標準設計、制造、驗收。

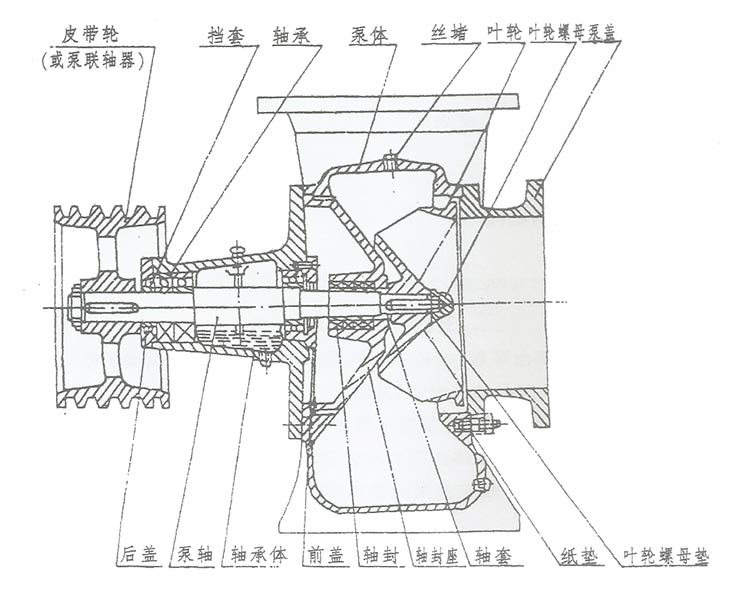

100-150HBC混流泵結構圖

結構和使用

1、HBC型混流泵主要由泵蓋、葉輪、泵體、泵軸、軸套、填料座及軸承體(軸承架)等主要零件構成，采用前后開門的結構形式(見圖

2、泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小，易產生摩擦；間隙過大，會導致泵體內壓力水大量回流，使泵的效率降低。實際使用的適宜間隙為0.3~0.7毫米(將泵軸推向泵的進口端測量)，間隙可用增減紙墊厚度來調整

3、軸承裝置100HBC150HBC采用骨架油封、200HBC~650HBC采用填料密封結構。其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。

4、軸套用以保護泵軸，磨損后可及時更換。

5、泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑，油量應控制在油標桿的標線間，也可用潤滑脂潤滑一可在裝配水泵時加入，使用中通過拆裝前蓋和后蓋來補充。

6、泵體上端的螺孔，用于加灌引水或聯接真空泵抽氣引水，下端的螺孔用于放水。

7、為擴大泵的使用范圍，滿足用戶不同要求，可換用不同性能的葉輪。

8、150~350HBC型泵的附件有進、出口定彎、活彎、底閥、皮帶輪和聯軸器，0060HBC型泵的附件有進、出口定彎、逆止閥、皮帶輪或聯軸器，供用戶選用。
